Teknik Detaylar

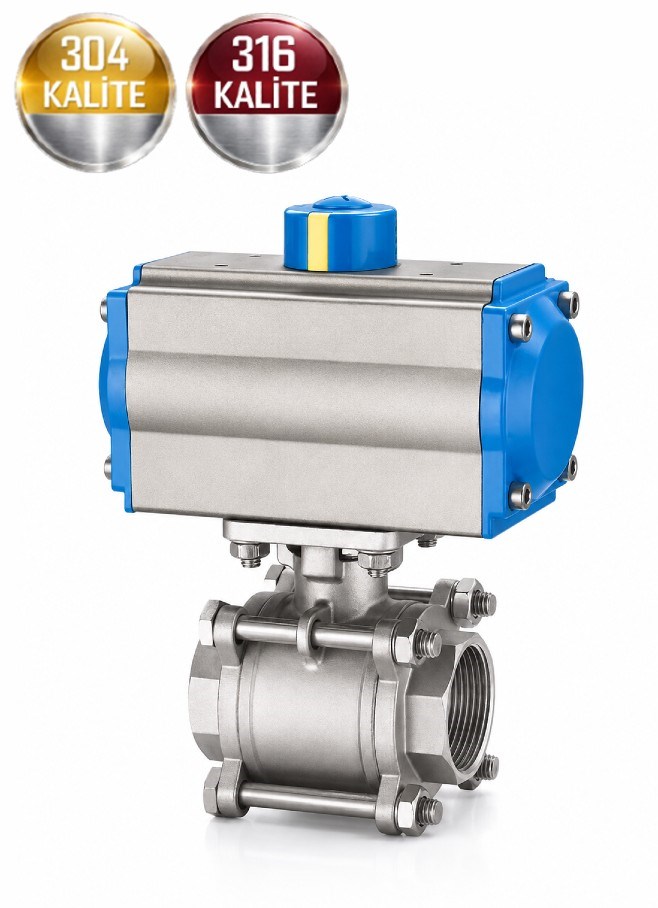

Paslanmaz çelik pnömatik aktüatörlü küresel vana, akışkanların endüstriyel tesisat hatlarında otomatik olarak açılıp kapatılması için kullanılan vana ve aktüatör grubudur. 304 ve 316 kalite paslanmaz çelikten üretilen 3 parçalı gövde yapısı, bakım ve servis kolaylığı sağlarken PN63 basınç sınıfı yüksek basınçlı uygulamalarda kullanım imkânı sunar. Çift etkili pnömatik aktüatör ile otomasyon sistemlerine entegre edilebilir.
-
Malzeme: Paslanmaz Çelik
-
Kaliteler: AISI 304 / 316
-
Vana Tipi: 3 Parçalı Küresel Vana
-
Bağlantı: Dişli
-
Basınç Sınıfı: PN63
-
Aktüatör: Pnömatik, çift etkili
-
Çalışma: 90° otomatik açma-kapama
-
Gövde: 3 parçalı paslanmaz çelik
-
Kontrol: Basınçlı hava ile pnömatik
-
Kullanım: Su, hava, gaz ve uygun endüstriyel akışkanlar
Kullanılacak Tesisat Hatları
-
Basınçlı su hatları
-
Endüstriyel proses hatları
-
Basınçlı hava tesisatları
-
Gaz hatları
-
Kimyasal proses hatları
-
Gıda ve hijyenik proses hatları
-
Buhar ve sıcak akışkan sistemleri
-
Isıtma ve soğutma tesisatları
-
Arıtma sistemleri
-
Pompa ve ekipman bağlantıları
-
Otomasyon kontrollü borulama sistemleri
Kullanılan Sektörler
Kalite Tanımı
Paslanmaz Çelik 304: Genel endüstriyel uygulamalarda kullanılan, iyi korozyon direnci ve mekanik dayanım sağlayan paslanmaz çelik kalitesidir. Su, hava, gıda ve genel proses hatlarında tercih edilir.
Paslanmaz Çelik 316: Molibden içeriği sayesinde klorürlü, tuzlu ve agresif ortamlara karşı 304 kaliteye göre daha yüksek korozyon direnci sunar. Kimya, denizcilik, arıtma ve agresif proses uygulamalarında tercih edilir.
PN63 Basınç Sınıfı
PN63, vananın nominal basınç sınıfını ifade eder. Gerçek çalışma basıncı; sıcaklık, akışkan, malzeme, vana tasarımı ve üretici teknik değerlerine göre değerlendirilmelidir. PN63 ifadesi her çalışma sıcaklığında 63 bar çalışma basıncı anlamına gelmez.
Çift Etkili Pnömatik Aktüatör
Çift etkili pnömatik aktüatör, vananın hem açılma hem de kapanma hareketini basınçlı hava kullanarak gerçekleştirir. Otomasyon sistemlerinde hızlı ve tekrarlanabilir açma-kapama kontrolü sağlar.
3 Parçalı Küresel Vana
3 parçalı küresel vana, gövde yapısı sayesinde bakım ve servis işlemlerinde kolaylık sağlayan bir tasarıma sahiptir. İçerisindeki kürenin 90° döndürülmesiyle akış yolu açılır veya kapatılır. Temel kullanım amacı hassas debi ayarı değil, güvenilir açma-kapama kontrolüdür.
Dişli Bağlantı
Dişli bağlantılı vana, uygun diş standardına sahip boru ve ekipmanlara monte edilebilir. Küçük ve orta çaplı tesisatlarda kompakt ve pratik bir bağlantı çözümü sunar.
Ürün Seçimi
Vana seçiminde nominal çap, PN63 basınç sınıfı, çalışma sıcaklığı, akışkan türü, diş standardı ve aktüatör tork değeri birlikte değerlendirilmelidir. 316 kalite, özellikle klorürlü ve agresif ortamlarda kullanım açısından tercih edilebilir; ancak nihai malzeme seçimi gerçek çalışma koşullarına göre yapılmalıdır.
