Teknik Detaylar

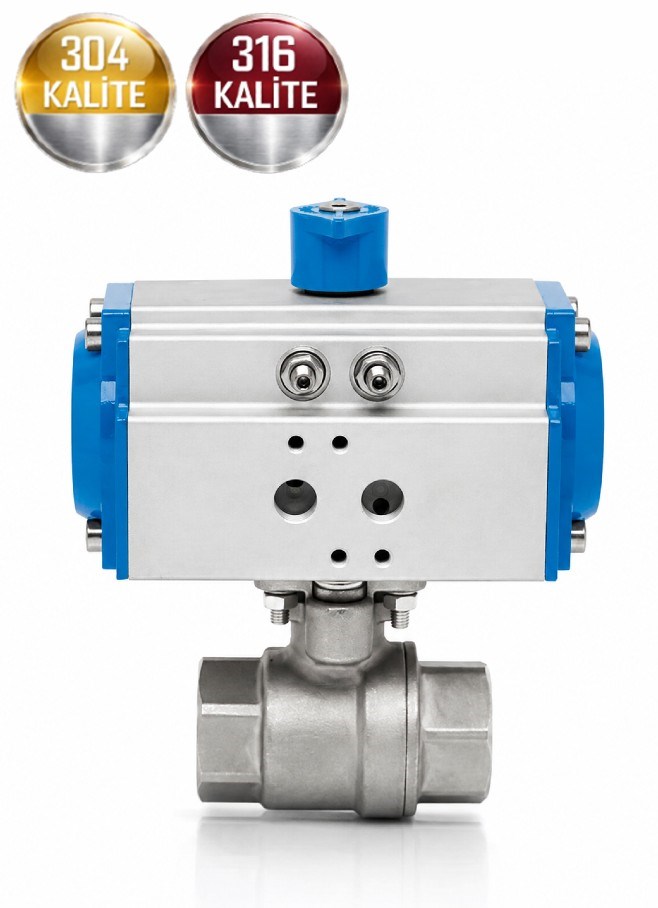

Paslanmaz çelik pnömatik aktüatörlü küresel vana, boru hatlarında akışkanın otomatik olarak açılıp kapatılması için kullanılan, küresel vana ve pnömatik aktüatörün birlikte sunulduğu bir vana grubudur. Dişli bağlantılı 304 ve 316 kalite paslanmaz çelik seçenekleriyle üretilen 2 parçalı yapı, PN63 basınç sınıfı uygulamalarda yüksek basınç dayanımı gerektiren tesisatlarda tercih edilir. Çift etkili pnömatik aktüatör, açma ve kapama hareketlerini basınçlı hava ile gerçekleştirir.
-
Malzeme: Paslanmaz Çelik
-
Kaliteler: AISI 304 / 316
-
Vana Tipi: 2 Parçalı Küresel Vana
-
Bağlantı: Dişli
-
Basınç Sınıfı: PN63
-
Aktüatör Tipi: Pnömatik, çift etkili
-
Çalışma: Otomatik 90° açma-kapama
-
Gövde: Paslanmaz çelik
-
Kullanım: Su, hava, gaz ve uygun endüstriyel akışkanlar
-
Kontrol: Pnömatik otomasyon sistemleri
-
Uygulama: Proses ve endüstriyel tesisatlar
Kullanılacak Tesisat Hatları
Pnömatik aktüatörlü küresel vanalar, uzaktan veya otomatik açma-kapama kontrolünün gerekli olduğu basınçlı boru hatlarında kullanılabilir.
-
Basınçlı su hatları
-
Endüstriyel proses hatları
-
Basınçlı hava tesisatları
-
Gaz hatları
-
Kimyasal proses hatları
-
Gıda ve hijyenik proses hatları
-
Buhar ve sıcak akışkan sistemleri
-
Soğutma ve ısıtma hatları
-
Arıtma tesisatları
-
Pompa ve ekipman bağlantıları
-
Otomasyon kontrollü borulama sistemleri
Kullanılan Sektörler
Kalite Tanımı
Paslanmaz Çelik 304: Genel endüstriyel uygulamalarda yaygın kullanılan, iyi korozyon direnci ve mekanik dayanım sağlayan paslanmaz çelik kalitesidir. Su, hava, gıda ve genel proses uygulamalarında tercih edilir.
Paslanmaz Çelik 316: Molibden içeriği sayesinde klorürlü, tuzlu ve agresif ortamlara karşı 304 kaliteye göre daha yüksek korozyon direnci sunar. Kimya, denizcilik, arıtma ve agresif proses uygulamalarında tercih edilir.
PN63 Basınç Sınıfı
PN63, vananın nominal basınç sınıfını ifade eder. Vananın gerçek izin verilen çalışma basıncı; çalışma sıcaklığı, akışkan, malzeme, tasarım ve üretici teknik değerlerine göre belirlenmelidir. Bu nedenle PN63 ifadesi tek başına her sıcaklıkta 63 bar çalışma basıncı anlamına gelmez.
Çift Etkili Pnömatik Aktüatör
Çift etkili pnömatik aktüatör, hem açma hem de kapama hareketini basınçlı hava kullanarak gerçekleştirir. Hava basıncının aktüatörün ilgili tarafına yönlendirilmesiyle vana açılır veya kapanır. Otomasyon sistemlerinde hızlı ve tekrarlanabilir açma-kapama kontrolü sağlar.
2 Parçalı Küresel Vana
Küresel vana, içerisindeki kürenin 90° döndürülmesiyle akış yolunu açar veya kapatır. 2 parçalı gövde yapısı, endüstriyel tesisatlarda kompakt ve dayanıklı bir çözüm sunar. Temel kullanım amacı hassas debi ayarından ziyade açma-kapama kontrolüdür.
Dişli Bağlantı
Dişli bağlantılı vana, uygun diş standardına sahip boru ve ekipmanlara doğrudan veya uygun bağlantı elemanları üzerinden monte edilebilir. Kompakt yapısı sayesinde özellikle küçük ve orta çaplı tesisatlarda pratik montaj imkânı sağlar.
Ürün Seçimi
Vana seçiminde nominal çap, PN63 basınç sınıfı, çalışma sıcaklığı, akışkan türü, diş standardı ve pnömatik aktüatörün gerekli tork değeri birlikte değerlendirilmelidir. Aktüatör seçiminde tesisat basıncı ve vana torkunun yanı sıra çalışma çevrimi ve mevcut hava basıncı da dikkate alınmalıdır.
