Teknik Detaylar

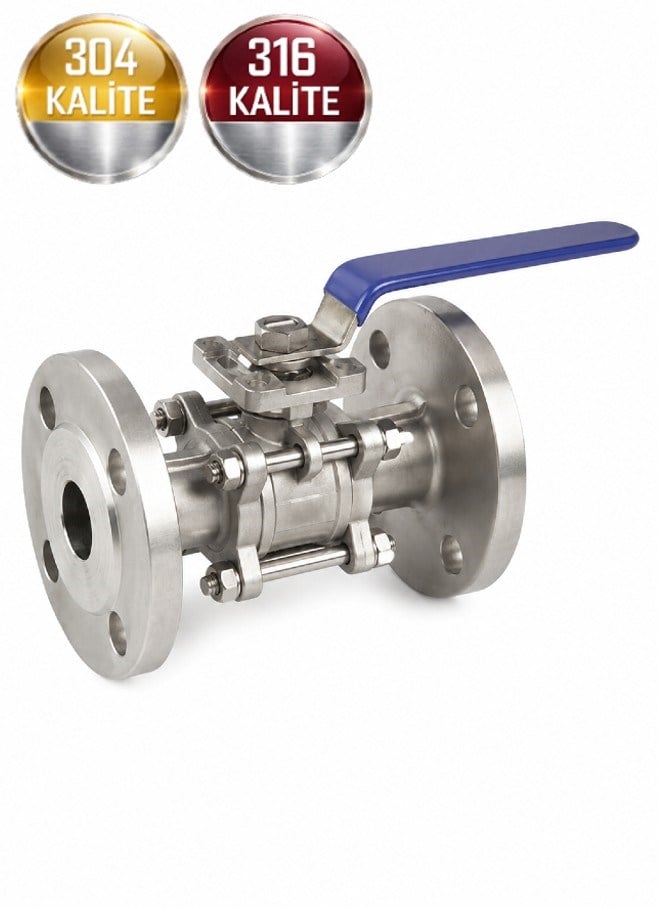

Paslanmaz çelik flanşlı 3 parçalı küresel vana, boru hatlarında yüksek dayanım ve güvenilir açma-kapama kontrolü sağlamak amacıyla kullanılan endüstriyel vana türüdür. Krom 304 ve 316 kalite paslanmaz çelik seçenekleriyle sunulan 3 parçalı gövde yapısı, bakım ve servis işlemlerinde kolaylık sağlar. PN40 basınç sınıfı ve aktüatör uyumlu seçenekleriyle proses ve otomasyon sistemlerinde kullanılabilir.
-
Malzeme: Paslanmaz Çelik
-
Kaliteler: AISI 304 / 316
-
Ürün Tipi: Flanşlı 3 Parçalı Küresel Vana
-
Gövde: 3 parçalı paslanmaz çelik
-
Bağlantı: Flanşlı
-
Basınç Sınıfı: PN40
-
Çalışma: 90° açma-kapama
-
Aktüatör: Aktüatör montajına uygun
-
Kullanım: Su, hava, gaz ve uygun endüstriyel akışkanlar
-
Uygulama: Manuel veya otomasyonlu sistemler
Kullanılacak Tesisat Hatları
-
Su ve temiz su tesisatları
-
Basınçlı su hatları
-
Endüstriyel proses hatları
-
Basınçlı hava tesisatları
-
Gaz hatları
-
Buhar ve sıcak akışkan hatları
-
Kimyasal proses hatları
-
Gıda proses hatları
-
Isıtma ve soğutma tesisatları
-
Arıtma sistemleri
-
Pompa ve ekipman bağlantıları
-
Endüstriyel borulama sistemleri
Kullanılan Sektörler
Kalite Tanımı
Paslanmaz Çelik 304: Genel endüstriyel uygulamalarda kullanılan, iyi korozyon direnci ve mekanik dayanım sunan paslanmaz çelik kalitesidir. Su, gıda, hava ve genel proses tesisatlarında tercih edilir.
Paslanmaz Çelik 316: Molibden içeriği sayesinde klorürlü, tuzlu ve agresif ortamlara karşı 304 kaliteye göre daha yüksek korozyon direnci sağlar. Kimya, denizcilik, arıtma ve agresif proses hatlarında tercih edilir.
PN40 Basınç Sınıfı
PN40, vananın nominal basınç sınıfını ifade eder. Gerçek çalışma basıncı; akışkan sıcaklığı, vana malzemesi, üretici teknik değerleri ve ilgili standartlara göre belirlenmelidir.
Aktüatör Uyumluluğu
Aktüatör uyumlu vana modelleri, pnömatik veya elektrikli aktüatörlerle otomatik olarak açılıp kapatılabilir. Bu yapı; uzaktan kumanda, proses otomasyonu ve merkezi kontrol sistemlerine entegrasyon için uygundur.
3 Parçalı Küresel Vana Kullanımı
Küresel vana, içerisindeki kürenin 90° döndürülmesiyle akış yolunu açar veya kapatır. 3 parçalı gövde yapısı, vananın hatta bağlantıları sökülmeden belirli servis ve bakım işlemlerinin daha kolay gerçekleştirilmesine olanak sağlayabilir. Temel kullanım amacı hassas debi ayarı değil, güvenilir açma-kapamadır.
Ürün Seçimi
Vana seçiminde nominal çap, PN40 basınç sınıfı, çalışma sıcaklığı, akışkan türü, flanş standardı ve aktüatör tork gereksinimi dikkate alınmalıdır. Kimyasal veya klorür içeren akışkanlarda 316 kalite paslanmaz çeliğin uygulama şartlarına uygunluğu değerlendirilmelidir.
