Teknik Detaylar

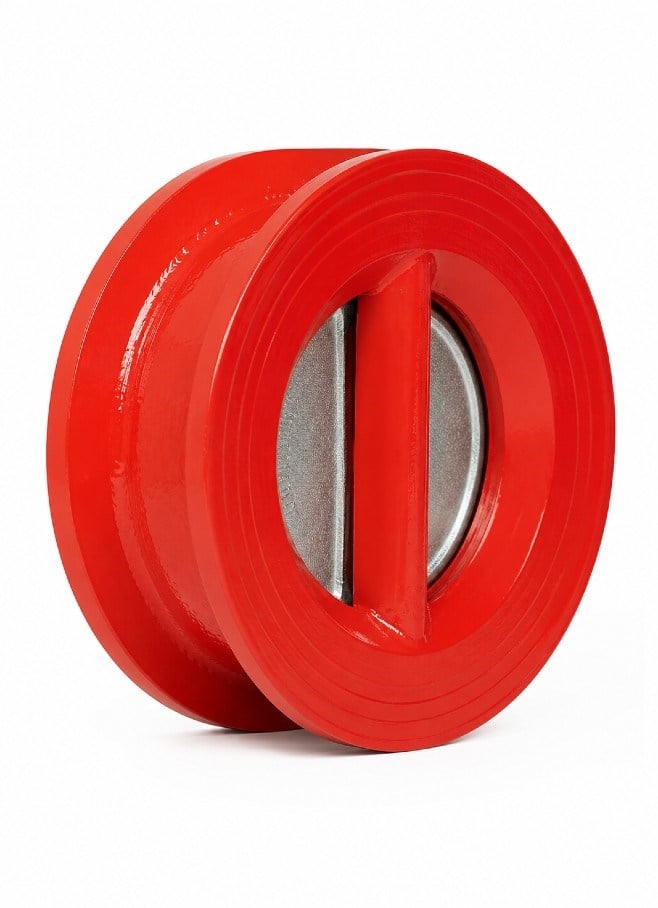

Çift klapeli çekvalf, boru hatlarında akışkanın tek yönde ilerlemesini sağlayarak ters akışı önlemek amacıyla kullanılan wafer tip çekvalftir. Sfero döküm gövdesi, nikel kaplı çift klapeli yapısı ve PN16 basınç sınıfı sayesinde özellikle su ve endüstriyel tesisatlarda kompakt ve güvenilir bir geri akış kontrolü sunar.
-
Ürün Tipi: Çift Klapeli Çekvalf
-
Bağlantı Tipi: Wafer
-
Gövde: Sfero Döküm
-
Klape: Çift klapeli
-
Klape Yüzeyi: Nikel
-
Basınç Sınıfı: PN16
-
Çalışma: Akış yönüne göre otomatik açma-kapama
-
Kullanım: Ters akış önleme
-
Montaj: Flanşlar arasına wafer bağlantı
-
Yapı: Kompakt ve hafif tasarım
-
Uygulama: Su, pompa, arıtma ve endüstriyel tesisatlar
Kullanılacak Tesisat Hatları
Kalite Tanımı
Sfero Döküm:
Sfero döküm, grafitin küresel formda bulunduğu dökme demir malzemedir. Yüksek mekanik dayanım ve basınç altında çalışma kabiliyeti nedeniyle vana ve çekvalf gövdelerinde yaygın olarak kullanılır.
Nikel Kaplama:
Nikel kaplama, metal yüzeyin aşınma ve korozyon etkilerine karşı dayanımını artırmaya yardımcı olan bir yüzey kaplama yöntemidir. Çekvalfin klape ve ilgili metal yüzeylerinde kullanım koşullarına bağlı olarak koruyucu özellik sağlar.
Çift Klapeli Yapı:
Çift klapeli çekvalfte iki ayrı klape, akış yönüne bağlı olarak açılıp kapanır. Bu yapı kompakt bir gövde içerisinde ters akışın kontrol edilmesine olanak sağlar ve özellikle pompa çıkışlarında tercih edilir.
PN16 Basınç Sınıfı:
PN16, ürünün nominal basınç sınıfını ifade eder. Gerçek çalışma basıncı; sıcaklık, akışkan, malzeme ve üretici teknik değerlerine göre değerlendirilmelidir.
Wafer Bağlantı
Wafer tip çekvalfler, iki flanş arasına yerleştirilerek monte edilir. Kompakt yapıları sayesinde flanşlı bağlantılara göre daha az montaj alanı gerektirebilir ve boru hatlarında pratik bir çözüm sunar.
Çekvalf Kullanımı
Çift klapeli çekvalfler, pompa ve hidrofor sistemlerinde akışın geri dönmesini önlemek ve tesisat ekipmanlarının korunmasına yardımcı olmak amacıyla kullanılır. Harici bir kumanda veya enerji gerektirmeden akış basıncıyla otomatik olarak çalışır.
Ürün Seçimi
Çekvalf seçiminde boru çapı, çalışma basıncı, sıcaklık, akışkan türü, bağlantı standardı ve montaj yönü dikkate alınmalıdır. PN16 basınç sınıfının tesisatın çalışma koşullarına uygunluğu kontrol edilmelidir.
